Problem uświadomiony

Profesjonalnie wykonane badanie termowizyjne odbywa się bez ingerencji w proces technologiczny. Zdjęcia termograficzne pozwalają szybko zdiagnozować potencjalną usterkę i zapobiec większym szkodom. –Warto o tym pamiętać ponieważ każde wadliwe urządzenie może spowodować pożar, awarię bądź przestój w pracy nawet całej sieci produkcyjnej. Ekspertyza którą zapewniamy pozwala uchronić firmę od takich sytuacji. Ponadto kontrola może znacznie obniżyć rachunki za prąd, które w ostatnim czasie wielokrotnie wzrosły. Oprócz tego gdy mamy pewność na podstawie raportów z badania, że w danym obiekcie nie zostały wykryte usterki oraz wszystko działa poprawnie – istnieje możliwość obniżenia kosztów ubezpieczenia. Trzeba jednak zaznaczyć, że przyznanie zniżek od ubezpieczyciela warunkowane jest wykonaniem badania przez firmę zewnętrzną – wyjaśnia mgr inż. Marek Kitliński, termografista kategorii 2 w firmie TERMOCENT.

Termowizja robi różnicę

Nie ulega wątpliwości, że badanie instalacji elektrycznych jest ważne. Najlepiej pokazuje to rzeczywisty przykład  dwóch zakładów produkcyjnych, w których TERMOCENT wykonywał kontrole. Nazwijmy je na potrzeby analizy: Zakład A i Zakład B. W obydwu wizyty sprawdzające miały miejsce corocznie do 2020 roku. Poniżej (wykres 1 i 2) przedstawiono jak kształtowała się liczba usterek oraz ich priorytet w poszczególnych latach.

W zakładzie A (wykres 1), z uwagi na zwiększoną liczbę usterek z priorytetem 1 (wymagających natychmiastowej naprawy), zdecydowano, że od 2021 badanie termowizyjne instalacji elektrycznych będzie przeprowadzane co pół roku. Pozwoliło to na wcześniejsze zlokalizowanie nieprawidłowo pracujących urządzeń oraz zmniejszenie liczby usterek z wymienionym priorytetem 1.

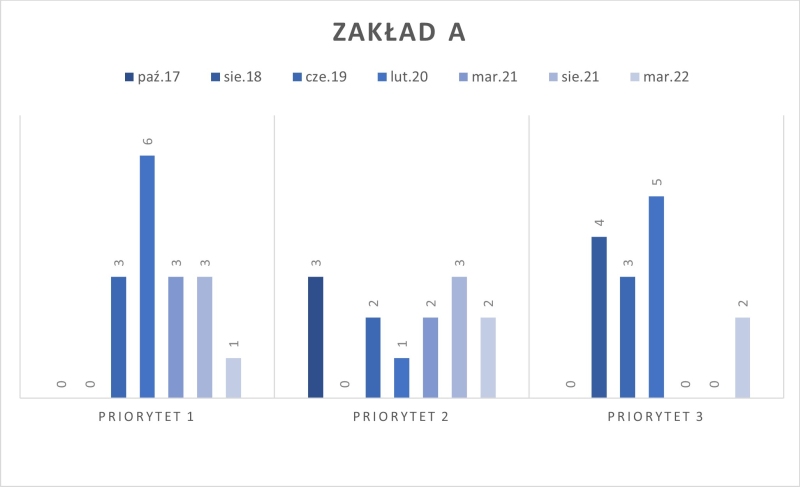

Wykres 1. Zakład A – zwiększono częstotliwość do kontroli półrocznych po zidentyfikowaniu dziesięciu usterek w lutym 2020 roku.

W zakładzie B (wykres 2), zaniechano kontroli pod koniec 2021 roku. Brak zastosowania się do zaleceń TERMOCENT odnośnie naprawy urządzeń przedstawionych w sprawozdaniu z pomiarów, doprowadził do powstania pożaru. Jego przyczyną było jedno z nieprawidłowo pracujących urządzeń. Kolejna kontrola miała miejsce ponad 1,5 roku później. Okazało się, że przez zaniechanie corocznych kontroli liczba usterek (wykres 2) wzrosła do piętnastu w czym: siedem z nich to było z priorytetem 1 (wymagające natychmiastowej naprawy), siedem z nich priorytetem 2, a jedna posiadała priorytet 3. Nie tylko liczba usterek wzrosła prawie trzykrotnie, ale też sama ranga tych uszkodzeń.

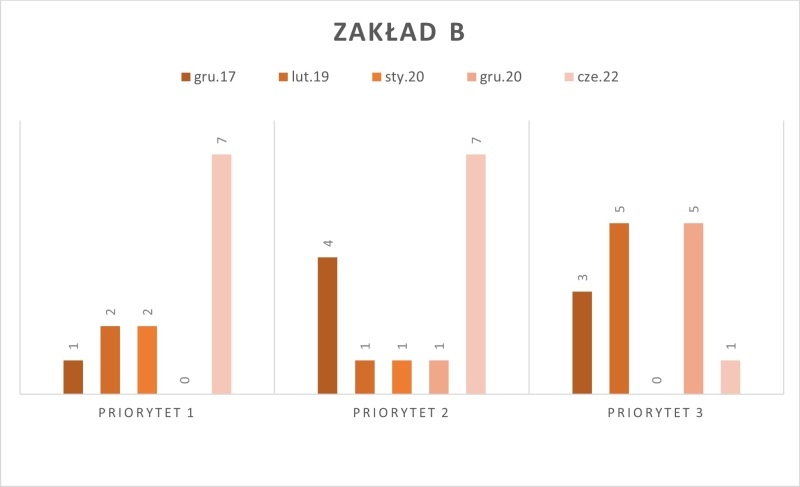

Wykres 2. Zakład B – wzrost liczby usterek przez pozostawienie bez naprawy uszkodzeń z 2020 roku i wydłużenie daty ponownej kontroli do 18 miesięcy.

Jak na dłoni

Jednym z ewidentnych przykładów pokazujących jak brak systematycznej kontroli wpływa na priorytet usterki może być przedstawione na zdjęciu 1 urządzenie, które podczas badania w 2020 roku otrzymało ocenę pozytywną. Zaznaczone czerwonymi obszarami fragmenty urządzenia nr 1 i nr 2 (z 2020 roku) – widać kolejno na zbliżeniach: na zdjęciu 2 oraz na zdjęciu 3 (oba zdjęcia wykonane już podczas kontroli w 2022 roku).

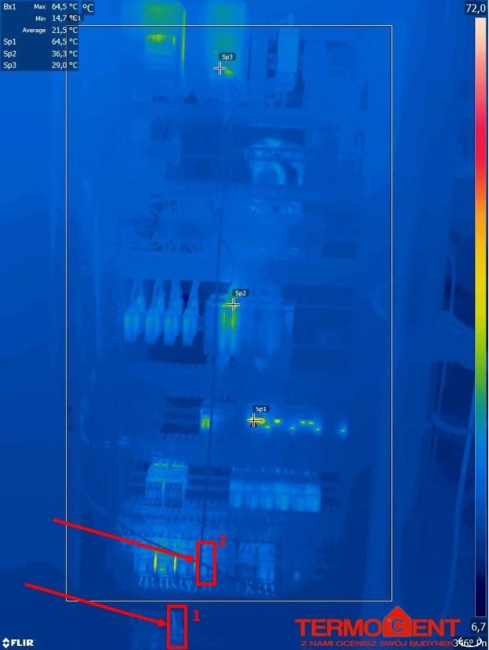

Zdjęcie 1. Termogram prawidłowo pracującego urządzenia w 2020 roku z oznaczeniem miejsc przyszłych usterek w obszarach „1” i „2”.

Na zdjęciu 2 pokazane złącze urządzenia, którego usterkę TERMOCENT sklasyfikował jako priorytet 1, wymagający natychmiastowej naprawy/wymiany.

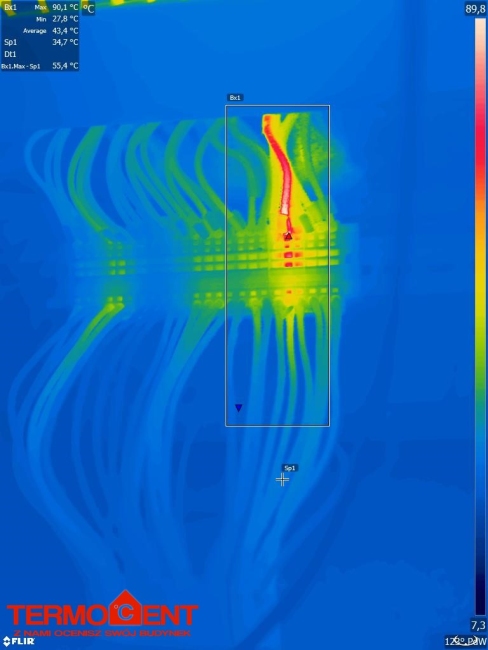

Zdjęcie 2. Termogram wykonany po 18 miesiącach przedstawiający usterkę o priorytecie 1 jednego ze złącz w urządzeniu.

Z kolei zdjęcie 3 przedstawia urządzenie z obszaru „2” na zdjęciu 1 podczas kontroli w 2022, którego usterkę sklasyfikowaliśmy jako priorytet 2, wymagające naprawy w ciągu 2 miesięcy.

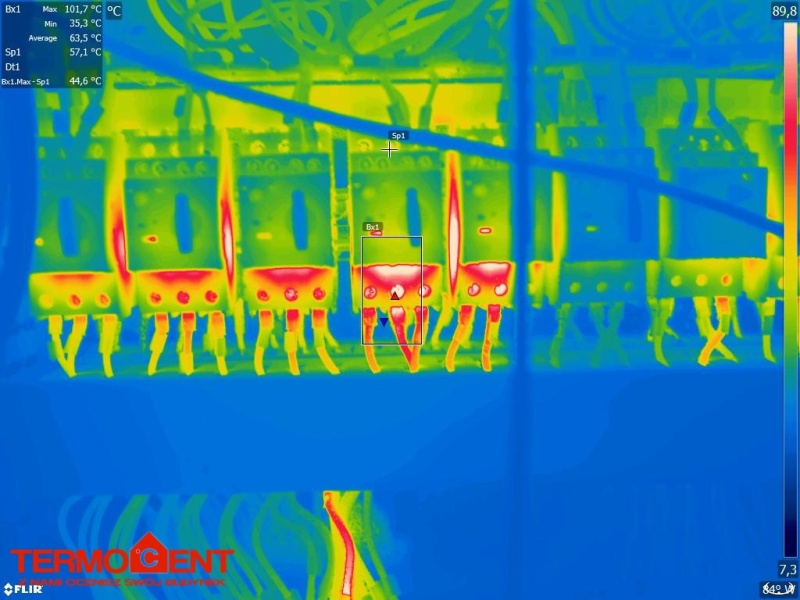

Zdjęcie 3. Termogram wykonany po 18 miesiącach przedstawiający usterkę o priorytecie 2 jednego ze złącz w urządzeniu.

Gdyby kontrolę termowizyjną zlecono wcześniej, to prawdopodobnie udałoby się wskazać nieprawidłowo pracujące urządzenie z niższym poziomem usterki (priorytet 3). Tym samym znacznie zmniejszyło by to koszty związane z naprawą urządzenia oraz udałoby się uniknąć bezpośredniego zagrożenia pożarem.
